一、項目背景

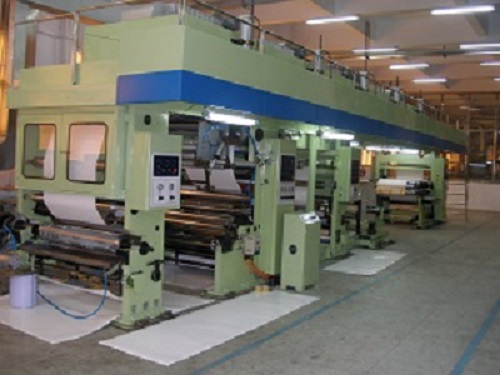

       一部分進口復合機張力控制仍采用的是老式的直流模擬量控制方式，控制系統和驅動器已老化，故障率高且原配件難以購買。為保證設備正常生產，我司建議的改造方案是更換整機張力控制系統，控制方式由原來的模擬量張力板控制更改為PLC+觸摸屏集中控制，張力穩定性更高，操作更方便。

二、改造方案說明

1、一放卷單元

老式機器大多控制采用磁粉制動張力控制方式，現改為專用交流電機控制，帶預驅動自動速度同步接料功能。張力控制可以通過觸摸屏設定，可實時監控工作狀態、有無報警信息，現場可增加日本松下PLC一套，放卷卷徑顯示并具備最小卷徑報警功能，預驅動速度與主機線速度同步，實現自動同步接料。

2、涂布單元

更換驅動器和電機，原直流電機驅動器和直流電機取消更換為安川變頻器+德驅馳電機閉環控制，速度與主機同步，通過張力傳感器檢測送到主張力PLC集中控制，涂膠壓輥可以實現手動/自動合壓控制，速度達到20米/分鐘以上膠輥?zhàn)詣雍蠅?。涂布烘箱溫度控制還采用溫控表控制方式，加熱風機控制及外排風控制用主張力PLC控制。

3、復合單元

   需把原直流驅動器和直流電機取消更換為日本安川變頻器+德驅馳電機閉環控制模式,張力控制由主張力PLC控制，顯示工作狀態/故障報警狀態。

4、二放卷單元

更換驅動器和電機兩套，原直流電機驅動器和直流電機取消更換為日本安川變頻器+德驅馳電機閉環控制，速度與主機同步，原電機驅動器取消，使用安川高性能矢量變頻器驅動，張力控制系統使用低磨擦擺臂控制，高精度擺臂電位器反饋到PLC，進行張力PID計算。改造后可以實現閉環張力控制，并與整機同步，全自動同步接料，并利用精密電位器做張力反饋，浮輥采用超低摩擦氣缸控制。在張力檢測方面，采用超低摩擦氣缸, 檢張力靈敏度高，可充分吸收張力突變，保持張力穩定。

5、收卷單元

 原電機驅動器取消，使用日本安川高性能矢量變頻器驅動，張力控制系統使用低磨擦擺臂控制，高精度擺臂電位器反饋到PLC，進行張力PID計算。改造后可以實現閉環張力控制，并與整機同步，全自動同步接料，并利用精密電位器做張力反饋，浮輥采用超低摩擦氣缸控制。在張力檢測方面，采用超低摩擦氣缸, 檢測張力靈敏度高，可充分吸收張力突變，保持張力穩定。

1.1、張力驅動：原兩臺電機驅動器取消，改為兩臺收卷專用矢量變頻器驅動。

1.2、張力檢測：浮輥采用雙超低摩擦氣缸控制, 檢測張力靈敏度高，可充分吸收張力突變。

1.3、張力控制：由高速PLC集中控制，整機同步，恒張力和錐度張力控制。

特點： A. 收卷張力控制、自動換料及整機同步由高性能的PLC控制，自動化程度高，可靠性高

          B. 恒張力控制，在收卷直徑變化時張力保持不變。

          C. 錐度張力控制，采用最新的恒張力和錐度張力控制工藝，能極大的降 低收卷內層變形，提高成品率。

1.4、收卷可以通過觸摸屏設置任意長度全自動接料功能。

1.5、所以功能參數設定：由彩色人機界面設定參數。

6、總電柜部分

6.1 能耗數據能在觸摸屏上顯示當班用量，累計用量。數據也可以能在觸摸屏上顯示和設定報警記錄。

6.2 電機的溫度可以實時顯示到觸摸屏。

三、綜合說明

      設備改造后，改造部分的張力控制系統的穩定度高于改造前機器的技術水平。閉環張力控制實現與整機同步。整機預備、主機啟動、停止、急停、單動、升速、減速由PLC集中控制，升速張力控制、減速張力控制及同步速度控制等功能完全滿足富士復合機高精度張力控制和快速響應的速度控制的要求。

四、改造價格

     復合機張力改造價格20-80W，具體根據客戶對選材品牌需求以及技術指標來決定！
